YP نوع موصل المطاط موصل

يتم دعم موصلات Zebra من النوع YP بطبقة سيليكون عازلة رغوية إسفنجية على جانبي طبقة الحمار الوحشي لتلبية المزيد من التطبيقات حيث يكون العزل أمرًا بالغ الأهمية. وفي الوقت نفسه، تكون طبقة الرغوة ناعمة جدًا، لذلك في التطبيقات العملية لا يلزم سوى قوة ضغط صغيرة لتحقيق أداء اتصال جيد.

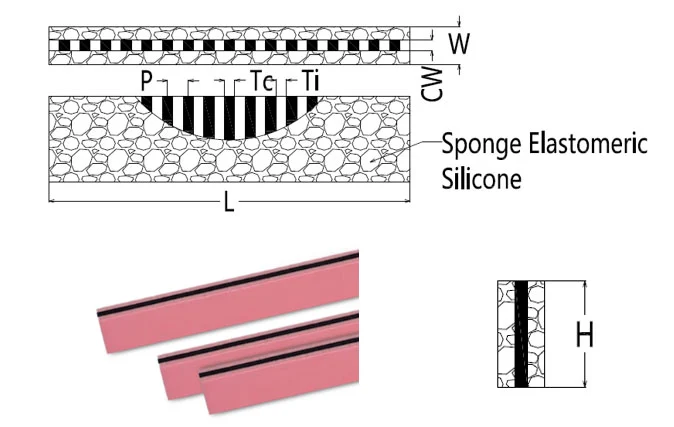

اصطلاحات تسمية موصلات زيبرا

للتأكد من أن موصلات الحمار الوحشي مصنوعة بشكل صحيح، فإن مواصفات التسمية هي كما يلي:

علاقة التحميل المسبق والمنحنى

يمكن للمرونة الفائقة للموصلات المطاطية الموصلة أن تتجنب بشكل فعال خطر الاتصال الجيد بالمكونات بسبب تشوه الشيخوخة والسقوط العرضي للأجزاء الهيكلية أثناء استخدام المعدات الإلكترونية، ولكن مع تشوه الأجزاء الهيكلية وتغيير قوة الضغط، فإن نسبة الضغط والمقاومة للموصلات المطاطية الموصلة ستتغير أيضًا، ومن الضروري أخذها في الاعتبار بشكل كامل عند ضبط الأجزاء الهيكلية والموصلات المطاطية الموصلة. على النحو التالي:

المفتاح: YP P0.1 10×5×2.5 ملم CW0.8

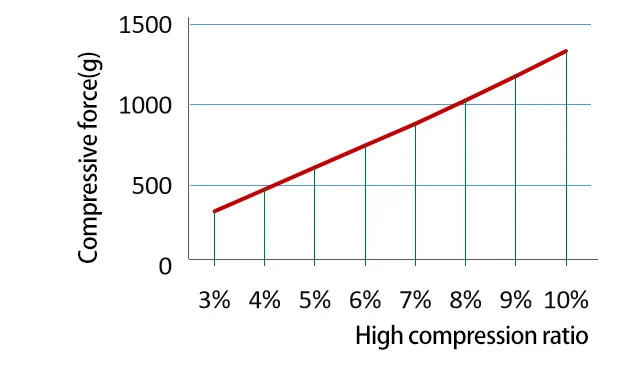

العلاقة بين قوة الضغط ونسبة الضغط

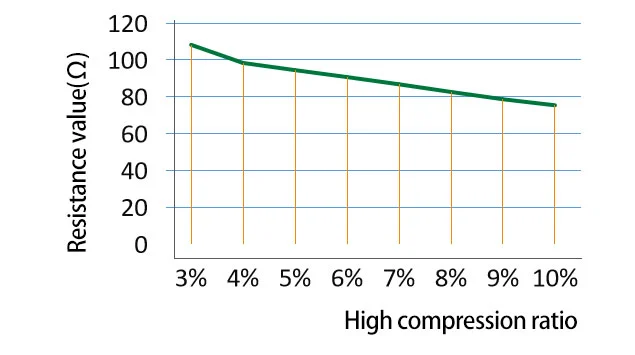

نسبة المقاومة مقابل الضغط

يمكن الرجوع إلى حساب مقاومة الموصل المطاطي الموصل بالصيغة التالية:

R = قيمة المقاومة (Ω)
CW = عرض الموصل (مم)
L = طول الموصل (مم)
H = ارتفاع التوصيل (مم)
ρ = مقاومة الحجم (Ω·سم)

يجب الحفاظ على عملية الاختبار بنسبة ضغط أكبر من 10% للحصول على نتائج اختبار دقيقة.

يمكن حساب حساب قوة الضغط للموصل المطاطي الموصل بالرجوع إلى الصيغة التالية:

F = ضغط الضغط (ز)
D = نسبة الضغط D = (H-H1) ÷ H
E0 = معامل مرونة طبقة الحمار الوحشي 3.5MPa
E1 = معامل مرونة بطانة العزل 1.7 ميجا باسكال
H = ارتفاع الموصل المطاطي الموصل (مم)
W = عرض الموصل المطاطي الموصل (مم)
CW = عرض طبقة الحمار الوحشي (مم)
W1 = عرض بطانة العزل (مم) W2 = W-W1
L = طول الموصل المطاطي الموصل (مم)

بيانات الهيكل والأداء الكهربائي

معيار التنفيذ: GB2439، GB/T528

بيانات بيئة العمل
