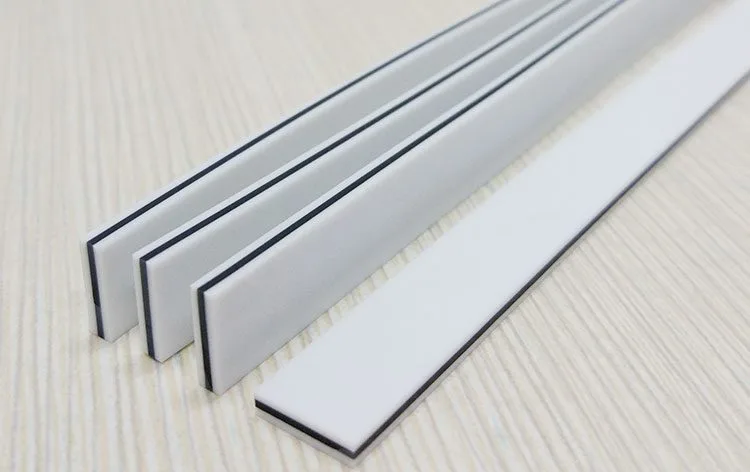

موصلات شريط الحمار الوحشي من نوع YCD مدعومة بمطاط السيليكون العازل على جانبي الطبقة الموصلة بالكامل، والتي يمكن أن تلبي التطبيقات ذات متطلبات العزل الصعبة.
في الوقت نفسه، نظرًا لأن الطبقة العازلة أكثر ليونة من الطبقة الموصلة بالكامل، يمكن تحقيق أداء اتصال جيد في التطبيقات العملية باستخدام قوة ضغط صغيرة فقط.
بطانة عازلة للموصل المطاطي الموصل من نوع YCD هي لون طبيعي من السيليكون (شفاف)، ويمكن أيضًا تصنيعها وفقًا لمتطلبات الألوان الأبيض والأخضر والألوان الأخرى.
هيكل نوع YCS ونوع YCD هو في الأساس نفس الشيء، لكن البطانة العازلة من نوع YCS لها جانب واحد فقط، في حين أن البطانة العازلة من نوع YCD لها جانبان.
للتأكد من أن الموصلات المطاطية الموصلة مصنوعة بشكل صحيح، فإن اصطلاحات التسمية هي كما يلي:
يمكن للمرونة الفائقة لموصلات شريط الحمار الوحشي أن تتجنب بشكل فعال خطر الاتصال الجيد بالمكونات بسبب تشوه الشيخوخة والسقوط العرضي للأجزاء الهيكلية أثناء استخدام المعدات الإلكترونية، ولكن مع تشوه الأجزاء الهيكلية وتغيير قوة الضغط، فإن نسبة الضغط ومقاومة الموصلات المطاطية الموصلة ستتغير أيضًا، ومن الضروري أخذها في الاعتبار بشكل كامل عند ضبط الأجزاء الهيكلية وموصلات شريط الحمار الوحشي. على النحو التالي:
المفتاح: YCD 10×5×2.5 ملم CW0.8
العلاقة بين قوة الضغط ونسبة الضغط
نسبة المقاومة مقابل الضغط
R = قيمة المقاومة (Ω)
CW = عرض الموصل (مم)
L = طول الموصل (مم)
H = ارتفاع التوصيل (مم)
ρ = مقاومة الحجم (Ω·سم)
يجب أن تحافظ عملية الاختبار على نسبة ضغط تزيد عن 5% للحصول على نتائج اختبار دقيقة.
F = قوة الضغط (ز)
D = نسبة الضغط D = (H-H1) ÷ H
E0 = معامل مرونة الطبقة الموصلة بالكامل 3.5 ميجا باسكال
E1 = معامل مرونة البطانة العازلة 1.1 ميجا باسكال
H = ارتفاع الموصل المطاطي الموصل (مم)
W = عرض الموصل المطاطي الموصل (مم)
CW = عرض الطبقة الموصلة بالكامل (مم)
W1 = عرض بطانة العزل (مم) W2 = W-W1
L = طول الموصل المطاطي الموصل (مم)
معيار التنفيذ: GB2439، GB/T528
| مشروع | قيم المواصفات | ||
| مادة | طبقة موصلة | بطانة عازلة | |
| مطاط السيليكون الموصل | سيليكات | ||
| روتين | مقاومة منخفضة | روتين | |
| صلابة (أ) | 65±5 | 70±5 | 30±5 |
| مقاومة الحجم (Ω·سم) | <6 | <3 | >1012 |
| قوة الشد (ميجا باسكال) | >4 | >5 | >4 |
| استطالة(٪) | >100 | >150 | >300 |
| قوة المسيل للدموع (N / مم) | >8 | >12 | >12 |
| لون | أسود | شفاف/أبيض | |
| درجة حرارة التشغيل | رطوبة التشغيل (٪) 25 درجة مئوية | الحد الأقصى للتيار المستخدم (ملي أمبير/مم2) | |
| الحد الأدنى | ماكسيمون | ||
| -50 | 150 | 85 | 2.5 |
