YS نوع موصل مطاطي موصل

يتم دعم الوصلات المطاطية الموصلة من النوع YS بمطاط السيليكون العازل على جانبي طبقة الحمار الوحشي لتلبية التطبيقات ذات متطلبات العزل. في الوقت نفسه، نظرًا لأن الطبقة العازلة أكثر ليونة من طبقة الحمار الوحشي، يمكن تحقيق أداء اتصال جيد في التطبيقات العملية باستخدام قوة ضغط صغيرة فقط.
البطانة العازلة للموصل المطاطي الموصل من النوع YS هي لون طبيعي من السيليكون (شفاف)، ويمكن أيضًا تصنيعها وفقًا لمتطلبات الألوان الأبيض والأخضر والألوان الأخرى.

اصطلاحات التسمية

للتأكد من أن الموصلات المطاطية الموصلة مصنوعة بشكل صحيح، فإن اصطلاحات التسمية هي كما يلي:

علاقة التحميل المسبق والمنحنى

يمكن للمرونة الفائقة للموصلات المطاطية الموصلة أن تتجنب بشكل فعال خطر الاتصال الجيد بالمكونات بسبب تشوه الشيخوخة والسقوط العرضي للأجزاء الهيكلية أثناء استخدام المعدات الإلكترونية، ولكن مع تشوه الأجزاء الهيكلية وتغيير قوة الضغط، فإن نسبة الضغط والمقاومة للموصلات المطاطية الموصلة ستتغير أيضًا، ومن الضروري أخذها في الاعتبار بشكل كامل عند ضبط الأجزاء الهيكلية والموصلات المطاطية الموصلة. على النحو التالي:

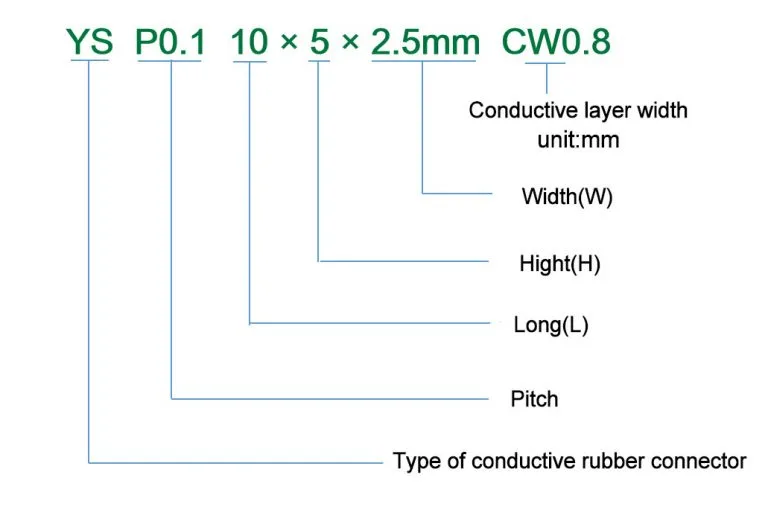

المفتاح: YS P0.1 10×5×2.5 ملم CW0.8

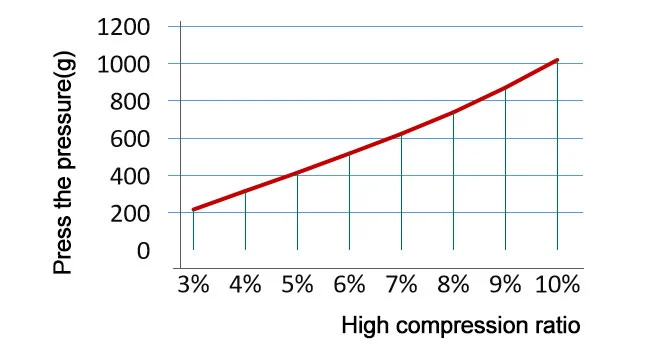

العلاقة بين قوة الضغط ونسبة الضغط

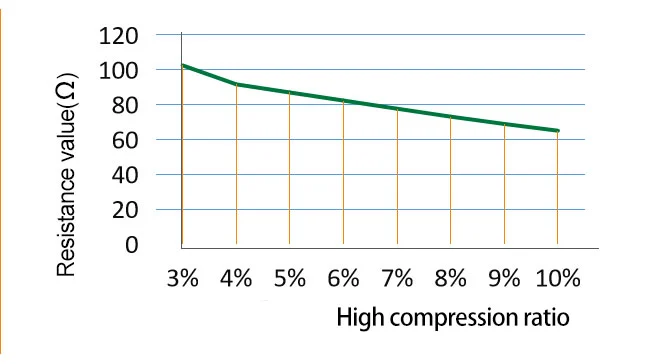

نسبة المقاومة مقابل الضغط

يمكن الرجوع إلى حساب مقاومة الموصل المطاطي الموصل بالصيغة التالية:

R = قيمة المقاومة (Ω)
CW = عرض الموصل (مم)
L = طول الموصل (مم)
H = ارتفاع التوصيل (مم)
ρ = مقاومة الحجم (Ω·سم)

يجب أن تحافظ عملية الاختبار على نسبة ضغط تزيد عن 5% للحصول على نتائج اختبار دقيقة.

يمكن حساب حساب قوة الضغط للموصل المطاطي الموصل بالرجوع إلى الصيغة التالية:

F = قوة الضغط (ز)
D = نسبة الضغط D = (H-H1) ÷ H
E0 = معامل مرونة الطبقة الموصلة بالكامل 3.5 ميجا باسكال
E1 = معامل مرونة البطانة العازلة 1.1 ميجا باسكال
H = ارتفاع الموصل المطاطي الموصل (مم)
W = عرض الموصل المطاطي الموصل (مم)
CW = عرض الطبقة الموصلة بالكامل (مم)
W1 = عرض بطانة العزل (مم) W2= W-W1
L = طول الموصل المطاطي الموصل (مم)

بيانات الهيكل والأداء الكهربائي

معيار التنفيذ: GB2439، GB/T528

بيانات بيئة العمل
